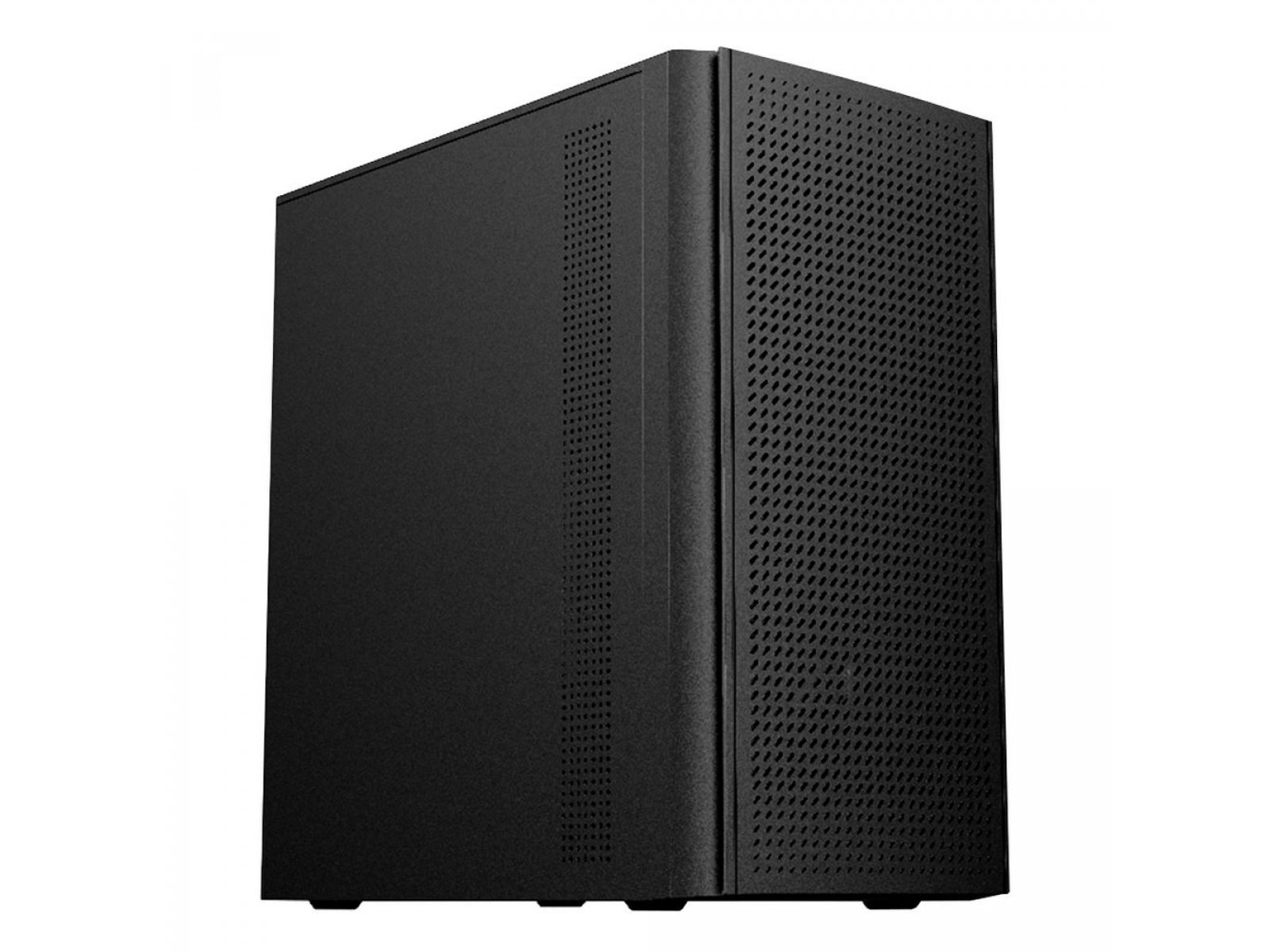

Корпус ACD M2-500 [M2 MO-SG28-S500] черный

ACD M2-500 (M2 MO-SG28-S500) — компактный компьютерный корпус формата Micro-ATX / Mini-ITX в чёрном исполнении, выполненный из стали с закалённым стеклом, рассчитанный на сборку бюджетного домашнего или офисного ПК с дискретной видеокартой длиной до 255 мм.

• Форм-фактор плат: Micro-ATX, Mini-ITX
• Макс. видеокарта: 255 мм
• Накопители: 2 × 3,5″ + 4 × 2,5″
• Для кого: бюджетная домашняя или офисная сборка

Коротко — для кого этот корпус

ACD M2-500 подходит для тех, кто собирает компактный ПК на базе платы Micro-ATX или Mini-ITX и хочет получить закалённое стекло, RGB-подсветку и отсеки для нескольких накопителей без переплаты за топовые бренды. Корпус рассчитан на системы начального и среднего уровня — в него войдёт видеокарта длиной до 255 мм, что охватывает большинство актуальных карт в сегменте до RTX 4060 включительно. Процессорный кулер высотой до 160 мм, по информации производителя, совместим с популярными башенными охладителями формата 120–140 мм.

Главные плюсы и ограничения ACD M2-500

Корпус предлагает практичный набор для компактной сборки по доступной цене, но имеет ряд конструктивных ограничений, о которых стоит знать заранее.

• ✓ Закалённое стекло на боковой панели — видна подсветка и компоненты без разборки
• ✓ 6 отсеков для накопителей (4 × 2,5″ + 2 × 3,5″) — достаточно для NAS-подобного хранилища
• ✓ Три порта USB Type-A на верхней панели — удобный повседневный доступ
• ✓ Поддержка до трёх корпусных вентиляторов 120 мм — базовый воздушный поток обеспечен

• ✗ Максимальная длина видеокарты 255 мм — длинные референс-версии старших GPU не войдут
• ✗ Блок питания ограничен 200 мм — крупные модульные БП могут не поместиться
• ✗ Вентиляторы в комплекте не предусмотрены — их потребуется докупить отдельно

Совместимость — что войдёт, а что нет

Материнские платы и форм-фактор ACD M2-500

ACD M2-500 поддерживает платы форматов Micro-ATX и Mini-ITX — это стандарт для подавляющего большинства бюджетных и среднебюджетных систем на Intel и AMD. Стандартный ATX в корпус не войдёт: четыре горизонтальных слота расширения физически ограничивают высоту платы. Если в сборке планируется дискретная звуковая карта или ТВ-тюнер в PCIe-слоте — четырёх слотов обычно хватает.

Видеокарта и кулер — критичные ограничения

ACD M2-500 вмещает видеокарту длиной до 255 мм и процессорный кулер высотой до 160 мм, согласно спецификации производителя. Большинство бюджетных и среднебюджетных GPU укладываются в этот предел: например, NVIDIA RTX 4060 в исполнении от Palit или Gigabyte Windforce в компактных версиях не превышает 200–230 мм. Однако перед покупкой стоит уточнить точную длину выбранной карты — некоторые трёхвентиляторные версии RTX 4060 и старше уже превышают 255 мм. Башенные кулеры Deepcool GAMMAXX 400 или ID-Cooling SE-214-XT вписываются в ограничение 160 мм.

Совет от Редакции FormulaTV: «Перед заказом видеокарты сверьте её длину на сайте производителя — маркетинговая серия и реальная длина PCB могут различаться на 20–30 мм. Для ACD M2-500 целевой ориентир — карты до 240 мм: остаток 15 мм даёт запас для кабельного менеджмента у разъёма питания GPU».

Блок питания — совместимость и ограничение длины

ACD M2-500 поддерживает блоки питания форматов ATX и EPS с максимальной длиной 200 мм и размещением в верхней части корпуса. Это стандартная длина для большинства БП мощностью 400–650 Вт — популярные Seasonic S12III-500, be quiet! System Power 10 650W и Aerocool VX-500 вписываются без ограничений. Следует избегать удлинённых модульных моделей: некоторые высокомощные БП Corsair RM1000x и аналоги имеют длину 200+ мм и в корпус не войдут.

Охлаждение и воздушный поток

Установка вентиляторов в ACD M2-500

ACD M2-500 поддерживает до трёх корпусных вентиляторов типоразмера 120 мм: два на фронтальной панели (забор воздуха) и один на задней стенке (выхлоп). Вентиляторы в комплекте не входят — в поставке корпус, документация и крепёжный комплект, согласно данным производителя. Для базовой сборки на Intel Core i5 / Ryzen 5 с видеокартой уровня RTX 4060 достаточно пары фронтальных 120-мм вентиляторов и одного выхлопного — такая конфигурация создаёт устойчивый поток спереди назад.

Совет от Редакции FormulaTV: «При сборке в ACD M2-500 выбирайте вентиляторы с PWM-управлением: в компактном корпусе обороты при простое можно снизить до 400–500 об/мин для тишины, а при нагрузке контроллер материнской платы автоматически поднимет поток. Три DC-вентилятора без PWM будут шуметь на фиксированных оборотах постоянно».

Дизайн, материалы и монтаж

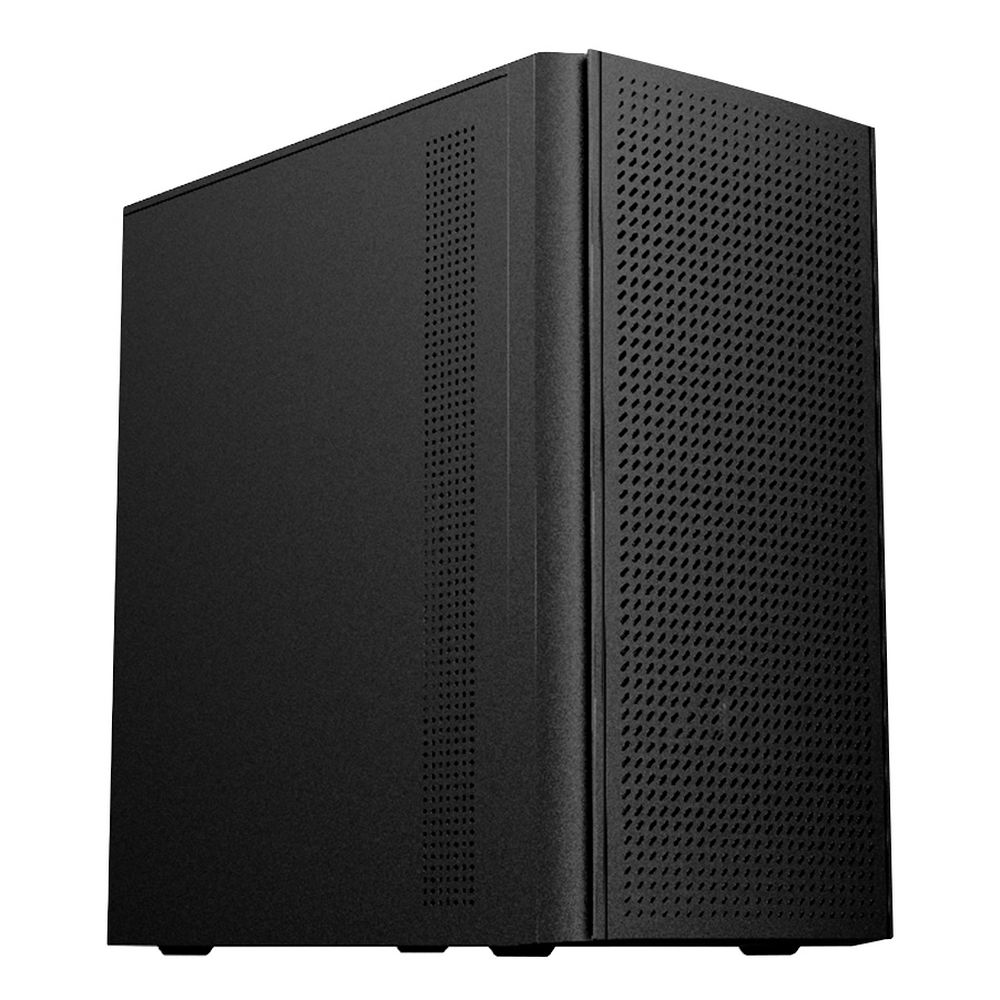

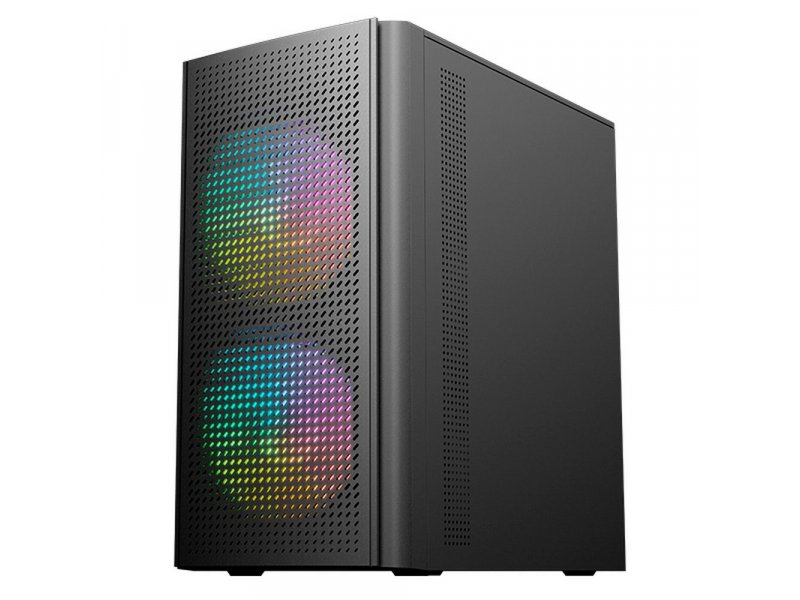

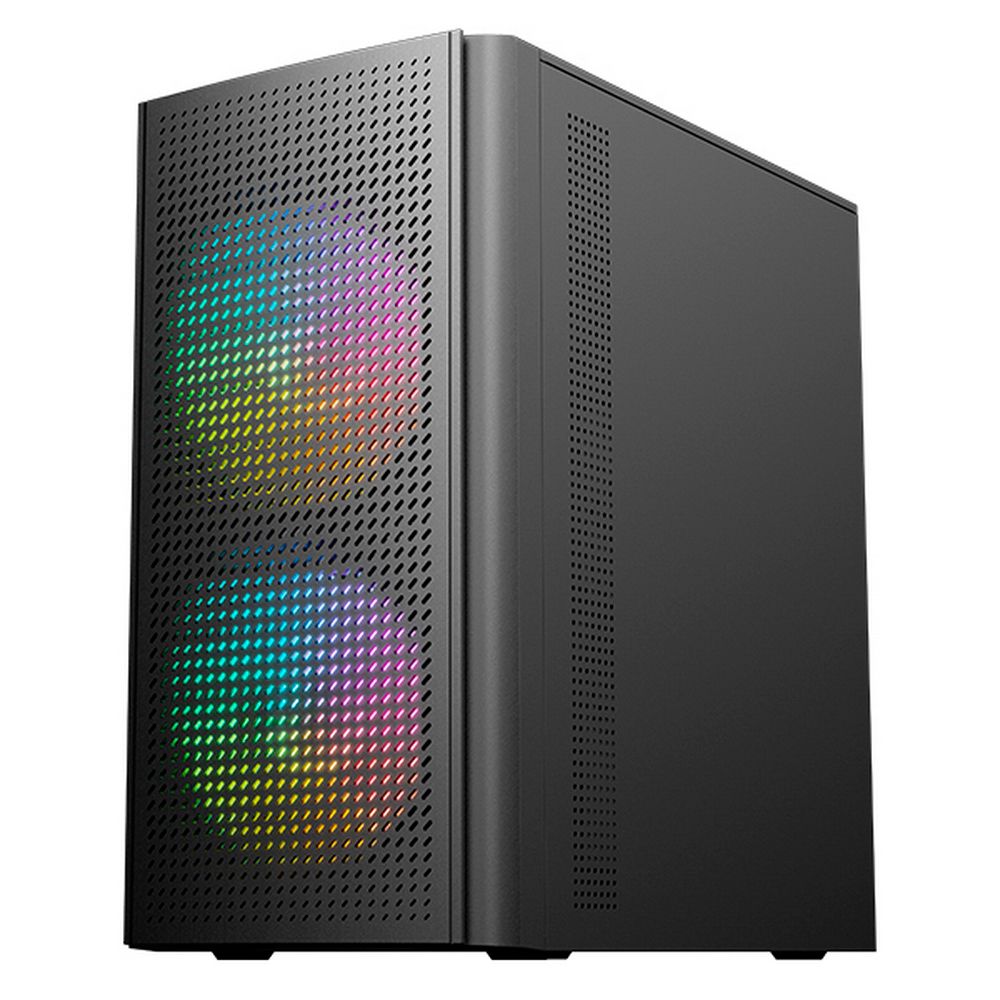

Материалы и внешний вид ACD M2-500

ACD M2-500 изготовлен из стали с боковой панелью из закалённого стекла, фронтальная панель — пластик. Сочетание стальной рамы и стеклянной боковины — распространённое решение в сегменте бюджетных корпусов: сталь обеспечивает жёсткость конструкции, стекло — обзор внутреннего пространства и подсветки. Чёрное покрытие матовое, без глянца, что снижает видимость отпечатков пальцев. По наблюдениям специалистов FormulaTV в условиях шоурума, перфорированные панели корпуса обеспечивают заметное улучшение воздушного потока по сравнению с глухими стенками аналогичного класса.

Панель ввода-вывода и порты ACD M2-500

ACD M2-500 оснащён верхней панелью ввода-вывода с тремя портами USB Type-A и двумя 3,5-мм аудиоразъёмами — для наушников и микрофона. Расположение панели сверху удобно при напольной установке корпуса: порты находятся в зоне досягаемости без наклона. USB Type-C на панели не предусмотрен — при необходимости это можно компенсировать планкой с Type-C в слоте расширения или переходником от материнской платы.

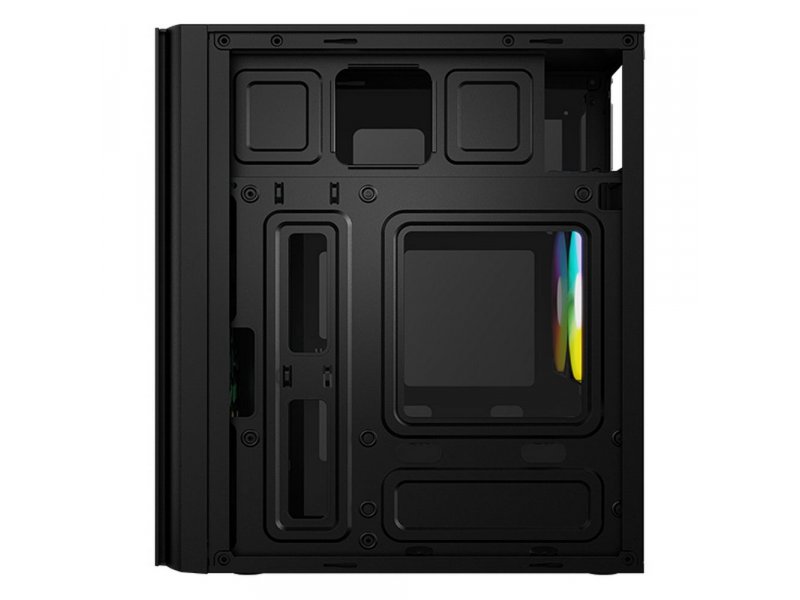

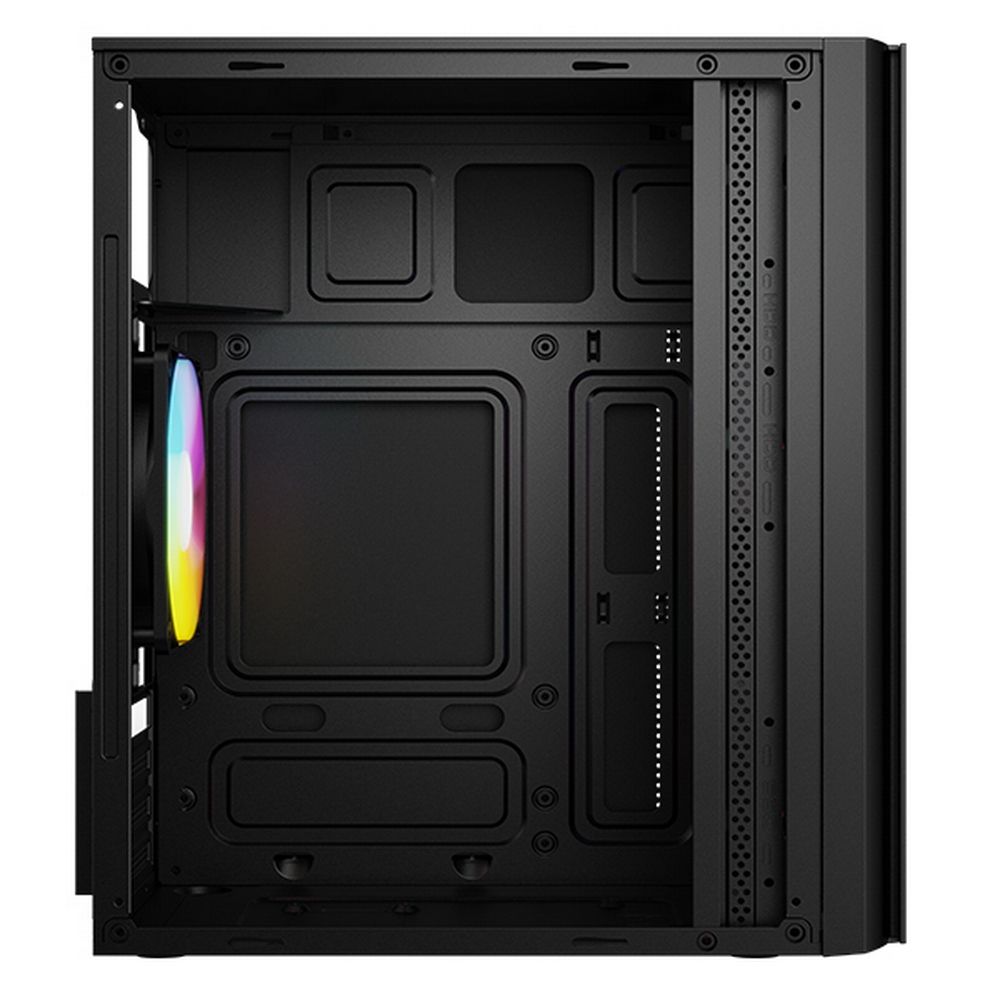

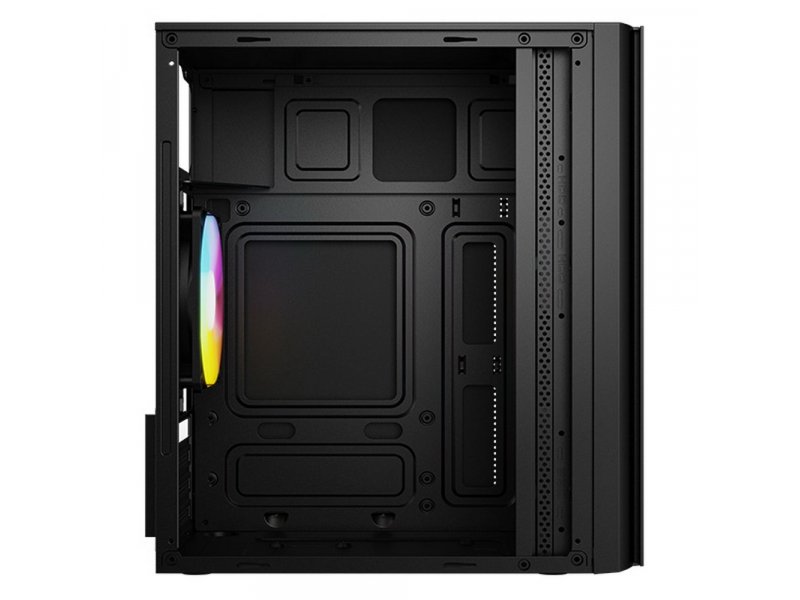

Хранение данных — накопители в ACD M2-500

ACD M2-500 предоставляет 4 отсека для накопителей форм-фактора 2,5″ (SSD) и 2 отсека для 3,5″ (HDD), по информации производителя. Это щедрый показатель для корпуса компактного класса: системный SSD + рабочий SSD + пара жёстких дисков для хранилища — конфигурация реализуется без переходников. M.2-накопители устанавливаются непосредственно на материнскую плату и в счёт этих отсеков не входят.

С чем сравнить в России?

Корпус ACD M2-500 конкурирует с несколькими актуальными моделями в том же ценовом и форм-факторном классе. Ниже — сравнение по ключевым параметрам для сборки Micro-ATX / Mini-ITX.

ACD M2-500 выделяется наибольшим числом отсеков для накопителей в этом ряду — 6 против 3–4 у конкурентов. Это аргумент для сборок с несколькими дисками. Ограничение по длине GPU (255 мм) — наименьшее в таблице: если планируется карта длиннее, стоит рассмотреть Aerocool Bolt Mini или Zalman T7.

Как мы к этому пришли — эволюция компактных корпусов

Бюджетный сегмент корпусов Micro-ATX прошёл путь от глухих стальных ящиков без вентиляции до нынешнего стандарта: закалённое стекло + перфорированные панели + верхняя панель ввода-вывода. ACD M2-500 следует этой волне: стекло, RGB-совместимость и шесть отсеков для накопителей при сохранении доступной цены. Переход к верхнему расположению блока питания в компактных корпусах — осознанный конструкторский выбор: он упрощает прокладку кабелей к материнской плате и освобождает нижнюю зону для дополнительных накопителей.

Инженерный компромисс

Главный компромисс ACD M2-500 — ограничение длины видеокарты в 255 мм в обмен на компактность корпуса и шесть отсеков для накопителей. Конструкция приоритизирует ёмкость хранения и габариты, а не поддержку флагманских GPU. Верхнее расположение БП, в свою очередь, ограничивает его длину 200 мм — стандарт, которому соответствуют большинство моделей 400–650 Вт, но не крупные модульные блоки. Это честный обмен: компактность и накопители против длинных видеокарт и больших БП.

Взгляд с другой стороны

Контраргумент. За те же деньги доступны корпуса с поддержкой GPU от 280 до 330 мм — если цель сборки игровой ПК с видеокартой старшего сегмента, ACD M2-500 создаёт реальное ограничение.

Когда валиден. Покупатель, планирующий RTX 4070 и выше в стандартном трёхвентиляторном исполнении, с высокой вероятностью упрётся в предел 255 мм. Тот же сценарий — с видеокартой AMD RX 7800 XT.

Ответ. ACD M2-500 рационален для сборки на GPU до RTX 4060 Ti включительно в компактном исполнении, мультидисковых офисных станций и домашних файловых серверов. Когда задача — игровой ПК без ограничений по длине GPU, стоит выбрать корпус с 280+ мм запасом.

Ошибки при выборе корпуса ACD M2-500 и их цена

1) Покупка длинной видеокарты без проверки габаритов — карта физически не войдёт, и придётся возвращать либо корпус, либо GPU. Перед заказом измерьте или найдите точную длину в спецификации на сайте производителя видеокарты.

2) Выбор модульного БП длиной 200+ мм — при верхнем расположении блока питания с ограничением 200 мм такой БП не закрепить. Согласно спецификации, предел жёсткий: Seasonic Prime TX-850 (170 мм) войдёт, Corsair RM1000x (200 мм строго) — на пределе, более длинные — нет.

3) Расчёт на комплектные вентиляторы — в поставке их нет. Корпус, документация и крепёжный комплект — полный список комплектации по данным производителя. Без вентиляторов система работает только на кулере процессора и GPU, что в закрытом корпусе повышает температуры компонентов.

Совет от Редакции FormulaTV: «При сборке в ACD M2-500 прокладывайте кабели БП до установки материнской платы: в компактном корпусе с верхним блоком питания пространство за поддоном для скрытой прокладки ограничено. Уложите все нужные провода заранее — после установки платы и GPU добраться к зажимам сложнее».
