Корпус DeepCool CH260 [R-CH260-BKNGM0-G-1] черный

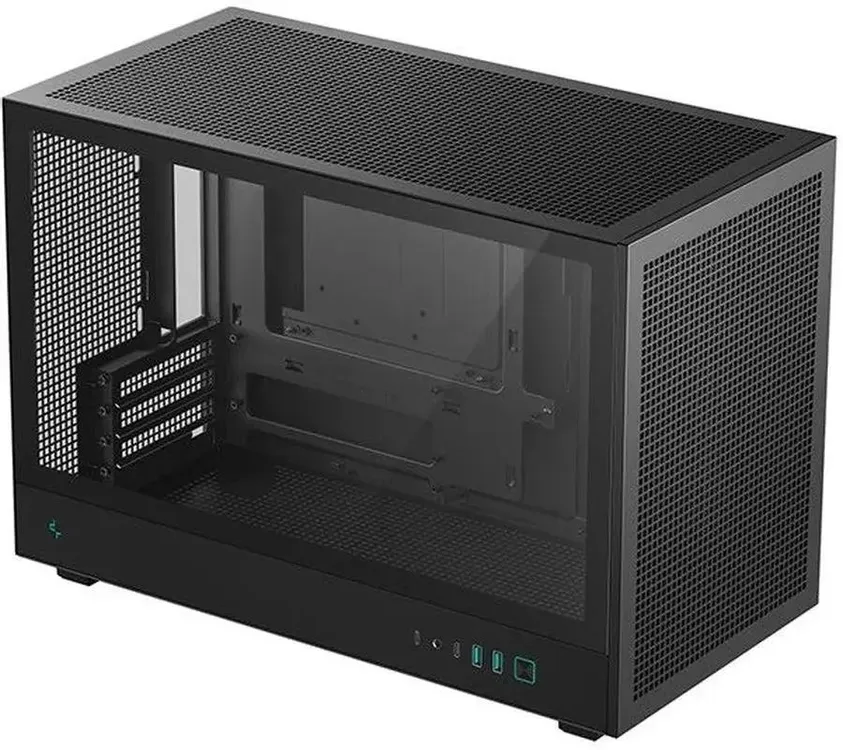

DeepCool CH260 — корпус формата Mini-Tower для материнских плат Micro-ATX и Mini-ITX, с поддержкой Back-Connect плат Micro-ATX, видеокартами до 413 мм, верхним радиатором СЖО до 360 мм и закалённым стеклом на левой стенке.

• Форм-фактор: Mini-Tower, Micro-ATX / Mini-ITX
• Макс. длина видеокарты: 413 мм
• Верхний радиатор СЖО: до 360 мм (120 / 240 / 360 мм)
• Для кого: компактные сборки с длинным GPU, BTF-платформы, кастомный охлад

Коротко — для кого этот корпус

DeepCool CH260 рассчитан на компактные сборки, где нужен мощный GPU без перехода к полноразмерному miditower. Поддержка видеокарт до 413 мм означает, что кастомные версии GeForce RTX 4080/4090 и Radeon RX 7900 XTX длиной 300–380 мм войдут без проблем. При этом корпус занимает 225 × 312,5 × 438 мм — заметно меньше типичного ATX-корпуса.

Отдельно выделяется нативная поддержка Back-Connect материнских плат формата Micro-ATX: все силовые разъёмы у BTF-плат выведены на оборотную сторону, лицевая монтажная поверхность остаётся без кабелей. Через закалённое стекло слева виден только «чистый» интерьер сборки. Металлическая сетка фронтальной панели обеспечивает приток воздуха без необходимости снимать или дорабатывать переднюю стенку.

Главные плюсы и ограничения DeepCool CH260

DeepCool CH260 сочетает компактный объём с лимитом GPU 413 мм и верхним слотом под 360-мм AIO — редкое сочетание для форм-фактора Mini-Tower.

• ✓ Видеокарты до 413 мм — большинство топовых кастомных GPU влезает без переплаты за более крупный корпус
• ✓ Поддержка Back-Connect плат Micro-ATX — чистая сборка без видимых кабелей питания
• ✓ Верхний слот под 360-мм радиатор СЖО — полноразмерный AIO-кулер в Mini-Tower
• ✓ Металлическая сетка спереди — открытый воздухопоток для двух фронтальных вентиляторов

• ✗ 1 отсек 2,5″ и 1 отсек 3,5″ — для объёмного дискового массива корпус не рассчитан
• ✗ Максимальная длина ATX-блока питания — 150 мм: длинные модели (160–200 мм) не войдут
• ✗ Вентиляторы не входят в комплект — нужно докупать минимум 3 штуки 120 мм отдельно

Совместимость компонентов — что влезет в DeepCool CH260

Перед сборкой важно сверить три параметра: длину видеокарты, высоту процессорного кулера и длину блока питания. DeepCool CH260 поддерживает вертикальное расположение материнской платы форм-факторов Micro-ATX и Mini-ITX.

Платы, видеокарта и процессорный кулер в DeepCool CH260

DeepCool CH260 принимает платы Micro-ATX и Mini-ITX. По информации производителя, максимальная длина видеокарты составляет 413 мм — это один из наиболее просторных лимитов для Mini-Tower. Кастомные версии RTX 4080 Super (304–346 мм у большинства производителей) и RTX 4090 (336–358 мм у референса и AIB-версий) вписываются в этот лимит с запасом.

Согласно спецификации, максимальная высота процессорного кулера составляет 174 мм. Под этот предел укладываются популярные башенные решения — DeepCool AK620 (~163 мм), Noctua NH-D15 (165 мм), be quiet! Dark Rock 4 (163 мм). Четыре горизонтальных слота расширения достаточны для mATX-платы: стандартная двухслотовая видеокарта плюс Wi-Fi или PCIe SSD. Вырез в зоне крепления кулера CPU позволяет сменить термопасту или кулер без полного демонтажа платы.

Совет редакции FormulaTV: «Четыре слота расширения при трёхслотовой видеокарте оставляют только один свободный. Если планируется Wi-Fi-адаптер или дискретная звуковая карта — закладывайте это при выборе платы: лучше взять mATX с интегрированным Wi-Fi 6E, чем докупать адаптер и обнаружить конфликт слотов после сборки».

Back-Connect платы в DeepCool CH260 — как работает BTF-сборка

DeepCool CH260 официально поддерживает материнские платы с разъёмами на обратной стороне (Back-Connect) формата Micro-ATX. У BTF-плат все силовые коннекторы — 24-pin ATX, CPU 8-pin, PCIe — выведены на тыльную сторону монтажного поддона, лицевая поверхность остаётся без жгутов кабелей.

Корпус имеет скрытый БП в передней части и прокладку кабелей за задней стенкой — конструктивно это согласуется с логикой BTF: кабели от блока питания проходят сзади, разъёмы BTF-платы — тоже сзади. Для работы необходим BTF-совместимый блок питания (с коннекторами BTF-стандарта) либо переходные кабели. По наблюдениям специалистов FormulaTV при сборках компактных систем, переднее расположение скрытого БП требует продумать маршруты кабелей до установки видеокарты — после монтажа GPU доступ к кабельным каналам за поддоном ограничен.

Совет редакции FormulaTV: «BTF-стандарт не универсален: MSI BTF, ASUS BTF и GIGABYTE BTF имеют совместимые, но не идентичные коннекторы. Перед покупкой пары "плата + БП" проверьте, что производители указывают взаимную совместимость или используйте переходные кабели из фирменного комплекта».

Охлаждение — вентиляторы и СЖО в DeepCool CH260

Корпус поддерживает как воздушные, так и жидкостные системы охлаждения. Металлическая сетка фронтальной панели — ключевое условие работы приточных вентиляторов без потерь на сопротивление воздуху.

Сколько вентиляторов и какого размера входит в DeepCool CH260

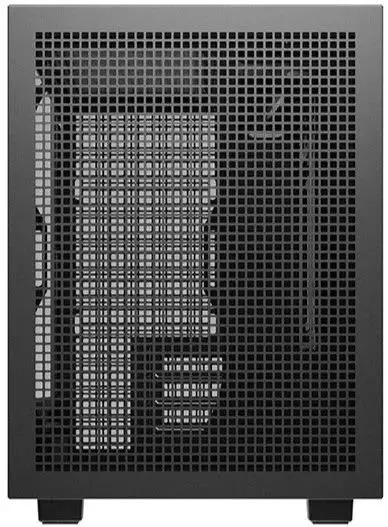

По информации производителя, DeepCool CH260 поддерживает: спереди — 2 × 120 мм, сзади — 1 × 120 мм, сверху — 2 × 140 мм или 3 × 120 мм. Итого до 6 позиций 120 мм или 4 позиций 140 мм. В комплекте, согласно характеристикам, вентиляторы не предусмотрены — только документация и набор крепежа. Для базовой схемы продувки нужно минимум 3 вентилятора 120 мм (2 фронтальных + 1 тыловой).

По наблюдениям специалистов FormulaTV в условиях шоурума, металлическая сетка фронтальной панели обеспечивает заметно лучший воздухопоток по сравнению с глухими передними стенками без перфорации. Это особенно значимо при мощных GPU с высоким тепловыделением: фронтальные вентиляторы 120 мм получают полноценный поток воздуха без ограничений со стороны передней панели.

Жидкостное охлаждение и радиатор до 360 мм сверху в DeepCool CH260

Согласно спецификации, верхний монтажный слот DeepCool CH260 принимает радиаторы СЖО 120, 240 и 360 мм. Тыловой слот рассчитан только на 120-мм радиатор. 360-мм AIO-кулер в Mini-Tower — редкость для этого форм-фактора: большинство аналогичных корпусов ограничено 240 мм сверху. Это означает, что DeepCool CH260 позволяет использовать полноразмерную AIO-систему с процессорами с высоким TDP (Ryzen 9, Core i9) без перехода к полноразмерному miditower.

При установке 360-мм AIO сверху весь верхний слот занят тремя вентиляторами 120 мм. Оптимальная схема: AIO-вентиляторы сверху работают на выдув, фронтальные 2 × 120 мм — на вдув, тыловой 120 мм — на выдув. Такая конфигурация обеспечивает направленный поток: воздух заходит спереди, выходит сзади и сверху.

Разъёмы верхней панели и прокладка кабелей

Расположение I/O-панели сверху — стандарт для корпусов этого класса: доступ к портам удобен при установке корпуса на рабочий стол или на пол рядом со столом.

Что на верхней панели ввода-вывода DeepCool CH260

DeepCool CH260 имеет панель ввода-вывода, расположенную сверху корпуса. На ней — два порта USB 3.2 Gen 1 Type-A (до 5 Гбит/с), один порт USB 3.2 Gen 1 Type-C (до 5 Гбит/с) и комбинированный аудиоразъём 3,5 мм для наушников и микрофона. Type-C на верхней панели позволяет подключить смартфон, внешний SSD или USB-C наушники без использования задней стенки системного блока. Подключение к материнской плате — через стандартные 20-пиновый USB Type-C header и 9-пиновый USB 3.0 header. Наличие соответствующих разъёмов на плате нужно проверять при подборе конфигурации.

Кабельный менеджмент и доступ к CPU в DeepCool CH260

DeepCool CH260 поддерживает прокладку кабелей за задней стенкой монтажного поддона. Боковые панели фиксируются двумя винтами сзади и магнитами — стеклянная (слева) и металлическая (справа) снимаются без инструментов после откручивания задних винтов. Магниты удерживают панели без люфта в закрытом положении. Вырез в зоне крепления кулера CPU обеспечивает замену термопасты или кулера без демонтажа материнской платы. В характеристиках указано, что вес корпуса составляет 5,3 кг — стандартный показатель для металлического каркаса с закалённым стеклом данного размера.

Дизайн — закалённое стекло и металлическая сетка

Корпус выполнен в чёрном цвете. Материалы — пластик, сталь и стекло. Боковая стенка слева — закалённое стекло, фронтальная панель — металлическая сетка. Габариты 225 × 312,5 × 438 мм позволяют разместить систему на рабочем столе или в стойке у рабочего места без значительных потерь пространства по сравнению с полноразмерным miditower.

Скрытый блок питания в передней части закрыт металлическим кожухом и через стекло не виден — при чистой прокладке кабелей за поддоном через стекло слева видны только плата, видеокарта и системы охлаждения. Именно под эту концепцию CH260 и проектировался: скрытый БП, прокладка за поддоном, поддержка BTF — всё направлено на минимализацию видимых кабелей.

С чем сравнить в России — корпуса Micro-ATX Mini-Tower

В сегменте Mini-Tower с поддержкой Micro-ATX DeepCool CH260 конкурирует с несколькими актуальными решениями. Ниже — ключевые параметры для ориентира при выборе.

Инженерный компромисс CH260

Главный компромисс DeepCool CH260 — блок питания спереди с жёстким лимитом длины. По информации производителя, поддерживаются форм-факторы ATX и SFX при максимальной длине БП 150 мм. Большинство стандартных ATX-блоков имеют глубину 140–160 мм: в лимит до 150 мм укладываются только компактные ATX-модели. SFX-формат (100–130 мм) входит без ограничений, однако SFX-блоки дороже ATX-аналогов той же мощности.

Второй компромисс — ограниченное дисковое пространство. Один отсек 2,5″ и один отсек 3,5″ рассчитаны на связку NVMe SSD + один SATA-накопитель. Медиа-архив, RAID или больше двух накопителей в этот корпус не уложить. Для типичной игровой или рабочей сборки с NVMe-диском и одним дополнительным HDD лимит несущественен.

Взгляд с другой стороны

Контраргумент. Корпус с передним размещением БП и лимитом 150 мм сужает выбор блоков питания. Среди продаваемых в России ATX-блоков значительная часть выпускается в версиях 160–180 мм — они физически не входят в CH260.

Когда валиден. При покупке системы под существующий блок питания без предварительной проверки его длины — риск несовместимости реален. Это не теоретическая проблема: несоответствие обнаруживается только после получения заказа.

Ответ. Для тех, кто подбирает компоненты с нуля, CH260 предлагает компактный объём с нетипично длинным лимитом GPU 413 мм. SFX-формат снимает вопрос совместимости БП полностью. Для тех, у кого уже есть конкретный ATX-блок питания — сначала измерить его длину, потом принимать решение о корпусе.

Ошибки при выборе и сборке DeepCool CH260 — чего стоит избежать

1) Купить ATX-блок питания без проверки его длины — если глубина модели превышает 150 мм, БП физически не войдёт в корпус. Цена ошибки — возврат товара или вынужденная замена.

2) Выбрать BTF-плату без совместимого BTF-блока питания или переходных кабелей — стандартный ATX-кабель питания к BTF-разъёмам на обратной стороне платы не подходит физически. Это нужно решать до начала сборки, не в процессе.

3) Не проверить высоту процессорного кулера перед покупкой — лимит 174 мм оставляет запас для большинства башенных кулеров, но крупные модели ростом 175 мм и выше не войдут. Погрешность даже в 1–2 мм в закрытом корпусе приведёт к невозможности установить стеклянную панель.
