Материнская плата Gigabyte B650 Eagle Ax, Socket AM5, AMD B650, ATX, RTL

Gigabyte B650 Eagle AX — материнская плата формата ATX на сокете AM5 с чипсетом AMD B650, рассчитанная на процессоры Ryzen серий Raphael и Phoenix, с поддержкой DDR5, встроенным Wi-Fi 6E и слотом M.2 с интерфейсом PCIe 5.0 для NVMe-накопителей нового поколения.

• Сокет / чипсет: AM5 / AMD B650
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4400–7600 МГц
• Накопители: 3 × M.2 (один PCIe 5.0 x4) + 4 × SATA
• Для кого: сборки Ryzen 7000/8000 с прицелом на производительность и апгрейд

Коротко — для кого эта материнская плата

Gigabyte B650 Eagle AX — оптимальный выбор для тех, кто строит систему на AMD Ryzen 7000 (Raphael) или Ryzen 8000 (Phoenix) и хочет получить полноценный ATX-форм-фактор, встроенный Wi-Fi 6E и поддержку быстрых NVMe-дисков класса PCIe 5.0 без необходимости доплачивать за чипсет X670.

Плата закрывает большинство реальных задач домашней сборки и рабочей станции: 12+2+2 фаз питания выдерживают 8-ядерный Ryzen без дросселирования, четыре слота DDR5 с поддержкой до 7600 МГц оставляют задел для будущего, а три разъёма M.2 позволяют построить быструю дисковую конфигурацию сейчас и добавить ещё один накопитель позже.

Главные плюсы и ограничения Gigabyte B650 Eagle AX

По оценке редакции FormulaTV, B650 Eagle AX предлагает сбалансированный набор функций для среднего бюджета на платформе AM5.

• ✓ Слот M.2 с PCIe 5.0 x4 — поддержка накопителей нового поколения уже сейчас
• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 на борту — не нужна отдельная карта расширения
• ✓ 4 слота DDR5 до 256 ГБ / 7600 МГц — запас для апгрейда и двухканальный режим с первого дня
• ✓ ATX 305 × 244 мм с пассивным охлаждением VRM, чипсета и одного M.2 — без шума от дополнительных вентиляторов

• ✗ Только один слот PCIe 4.0 x16 для видеокарты — нет второго полноскоростного для SLI/многоэкранных конфигураций
• ✗ USB Type-C на задней панели только USB 3.2 Gen 1 (5 Гбит/с) — без Thunderbolt и без 10/20 Гбит/с
• ✗ Сетевой адаптер 1 Гбит/с — без 2.5G Ethernet, стандартного для плат схожего класса

Процессоры, память и накопители — что реально поддерживается

Совместимые процессоры Gigabyte B650 Eagle AX

Gigabyte B650 Eagle AX совместима с процессорами AMD Ryzen 7000 (Raphael, архитектура Zen 4) и Ryzen 8000 (Phoenix, Zen 4c/Zen 4) в исполнении AM5. Разъём питания процессора — 8 pin, чего достаточно для большинства потребительских Ryzen без экстремального разгона.

Чипсет AMD B650 занимает среднюю ступень линейки: он предоставляет полноценный доступ к функциям Precision Boost Overdrive и поддерживает EXPO-профили памяти, однако не предлагает той же плотности высокоскоростных линий PCIe, что X670E. Для геймерских и рабочих сборок на 6–16-ядерных Ryzen этого достаточно с запасом.

BIOS: 256 Mb Flash ROM с UEFI AMI. Кнопка Q-Flash Plus на плате позволяет обновить прошивку с USB-накопителя без установленного процессора — важная деталь при первом запуске.

Память DDR5 — диапазон частот и практические конфигурации

Gigabyte B650 Eagle AX оснащена четырьмя слотами DIMM с поддержкой DDR5 в диапазоне 4400–7600 МГц и максимальным объёмом 256 ГБ в двухканальном режиме. Стартовая конфигурация на двух модулях по 16 ГБ (32 ГБ суммарно) обеспечивает стабильный двухканал; оставшиеся два слота легко закрыть при необходимости.

По данным наблюдений специалистов редакции FormulaTV, EXPO-профили на частотах 6000–6400 МГц активируются штатно без ручной подстройки задержек — типичная картина для плат B650 с актуальными версиями BIOS. Для большинства пользователей набор памяти DDR5-6000 CL30 является оптимальным балансом цены и производительности на этой платформе.

Три слота M.2 и четыре порта SATA — конфигурации хранения

Gigabyte B650 Eagle AX предлагает три разъёма M.2: первый — PCIe 5.0 x4 (форматы 2280/2580/22110/25110), два остальных — PCIe 4.0 x4 (форматы 2280/22110). Дополнительно доступны четыре порта SATA с поддержкой RAID 0, 1, 10.

Первый слот M.2 с интерфейсом PCIe 5.0 — ключевое отличие от части конкурентов в классе: накопители Gen5 (Samsung 990 Pro следующего поколения, Crucial T705 и аналоги) раскроют свой потенциал без ограничений шины. Два слота Gen4 обеспечивают скорость до ~7 ГБ/с каждый — более чем достаточно для системного диска и хранилища данных. Один из слотов M.2 прикрыт пассивным радиатором, что снижает тепловой троттлинг при длительных нагрузках.

Совет от редакции FormulaTV: «При первом запуске системы установите системный NVMe в первый слот M.2 (PCIe 5.0) — он инициализируется как приоритетный загрузочный. Если планируете использовать Gen4-накопитель сейчас, а Gen5 купить позже, сразу располагайте диски с учётом этого порядка, чтобы не переустанавливать ОС после апгрейда».

Подключение, порты и беспроводные интерфейсы

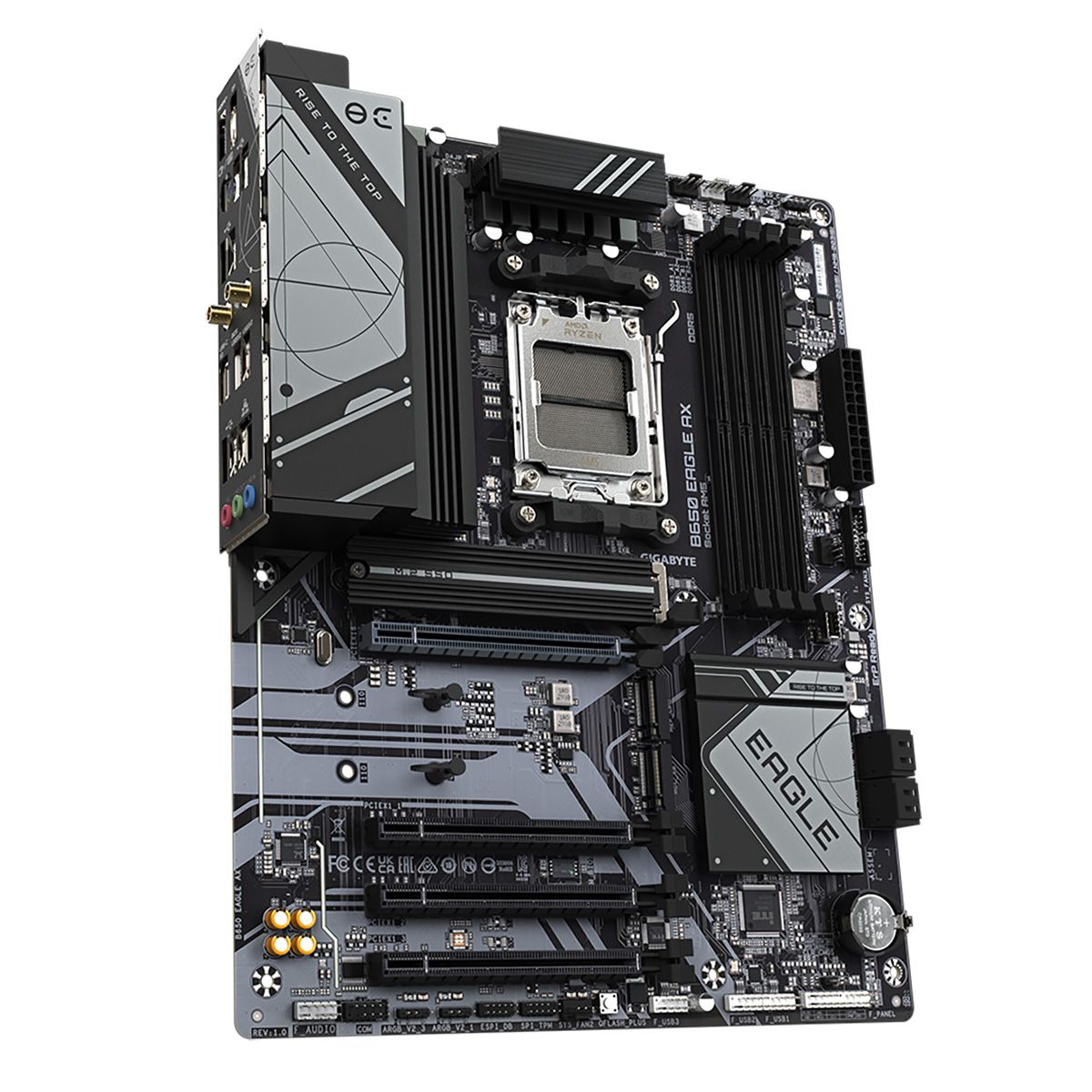

Задняя панель Gigabyte B650 Eagle AX — USB, видео и сеть

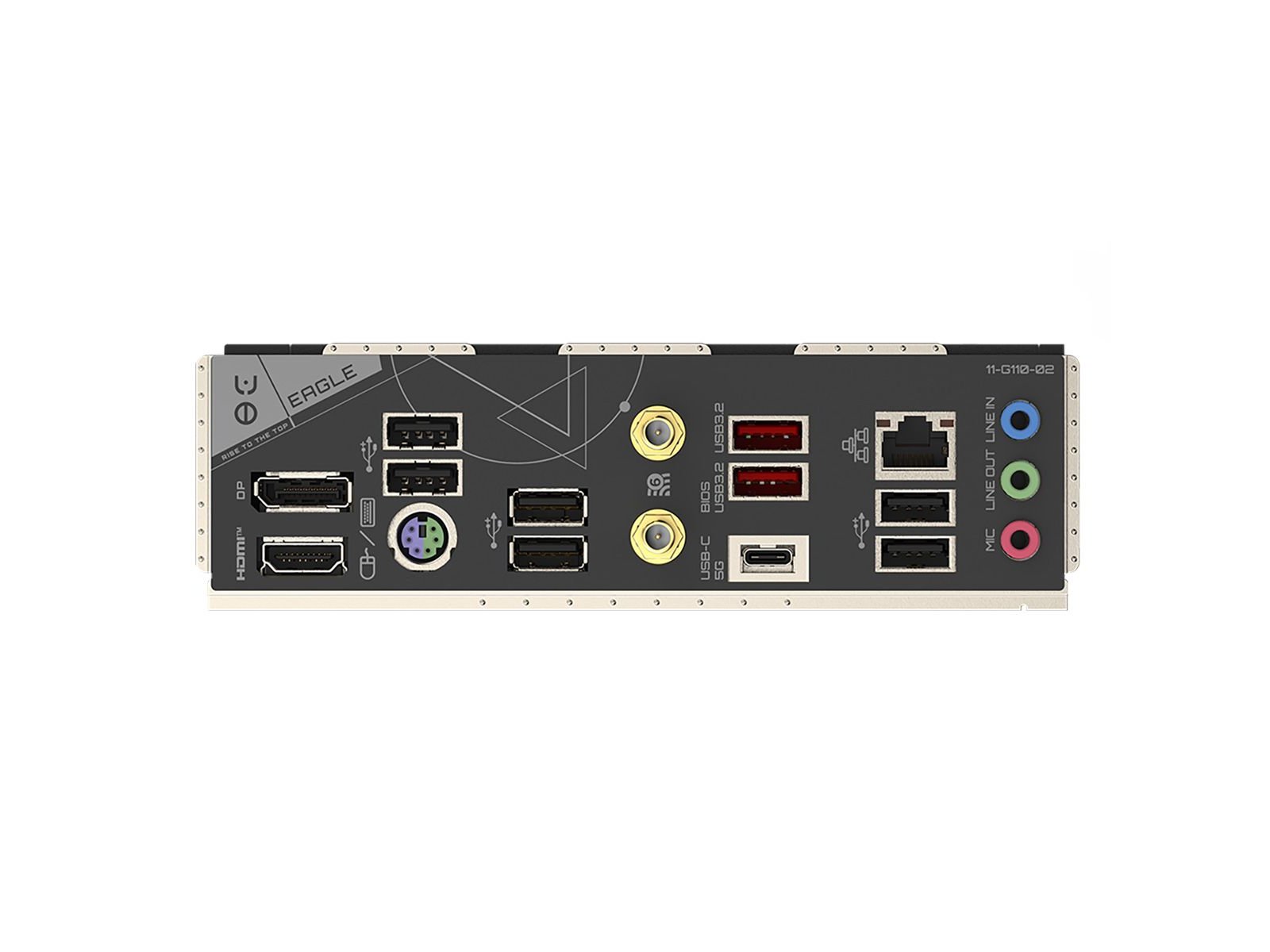

Gigabyte B650 Eagle AX на задней панели имеет: 2 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 6 × USB 2.0 Type-A, 1 × USB 3.2 Gen 1 Type-C (5 Гбит/с), 1 × HDMI, 1 × DisplayPort, 1 × RJ-45 (1 Гбит/с) и аудиовыходы для 7.1-системы.

Видеовыходы HDMI и DisplayPort актуальны при использовании процессоров с интегрированной графикой — Ryzen 8000 (Phoenix) имеет встроенное ядро Radeon. Для Ryzen 7000 (Raphael) без iGPU эти порты остаются незадействованными. Сетевой адаптер — 1 Гбит/с, что по меркам 2024–2025 года уступает платам с 2.5G Ethernet на той же ценовой ступени.

Wi-Fi 6E и Bluetooth 5.3 — беспроводная часть

Gigabyte B650 Eagle AX оснащена адаптером Realtek RTL8852CE с поддержкой Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Wi-Fi 6E открывает доступ к диапазону 6 ГГц — менее загруженному по сравнению с 2,4 и 5 ГГц, что снижает задержки в условиях плотной Wi-Fi-среды (многоквартирный дом, офис).

Адаптер подключён через разъём M.2 (E-key) на плате — это стандартное решение, которое при желании можно заменить на другой модуль. По данным наблюдений специалистов редакции FormulaTV, Realtek RTL8852CE обеспечивает стабильное соединение на дистанциях до 10–12 м в типичной городской квартире.

Внутренние разъёмы и управление подсветкой

На плате расположены: 1 × USB 3.2 Gen 1 (19-pin), 3 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения передних панелей корпуса. Для вентиляторов предусмотрены: 1 × 4-pin CPU Fan, 1 × 4-pin CPU/Pump Fan (для СВО), 2 × 4-pin для корпусных вентиляторов. Управление подсветкой — через ПО GIGABYTE RGB Fusion: 3 разъёма ARGB (5V, 3-pin) и 1 разъём RGB (12V, 4-pin) позволяют подключить как ARGB-ленты и корпусные элементы, так и старые RGB-аксессуары. Присутствует также разъём RS-232 (COM) — редкость для потребительских плат, полезная для специфических задач (промышленное оборудование, ретро-периферия).

Совет от редакции FormulaTV: «Если планируете подключить помпу системы водяного охлаждения — используйте разъём CPU/Pump Fan (4-pin), а не обычный корпусный. Он настроен на постоянную скорость по умолчанию, что критично для помп с фиксированными оборотами. Управление через BIOS → Smart Fan 5 позволяет задать режим работы отдельно для каждого разъёма».

С чем сравнить в России — Gigabyte B650 Eagle AX vs конкуренты

По информации производителей, Gigabyte B650 Eagle AX — единственная в приведённом списке, предлагающая слот M.2 с интерфейсом PCIe 5.0. При этом конкуренты от ASUS и MSI оснащены сетевым адаптером 2.5G, тогда как B650 Eagle AX ограничена 1 Гбит/с. Выбор в пользу Eagle AX оправдан, когда в планах быстрые Gen5-накопители; если приоритет — скоростная LAN, стоит рассмотреть MSI PRO B650-P WiFi.

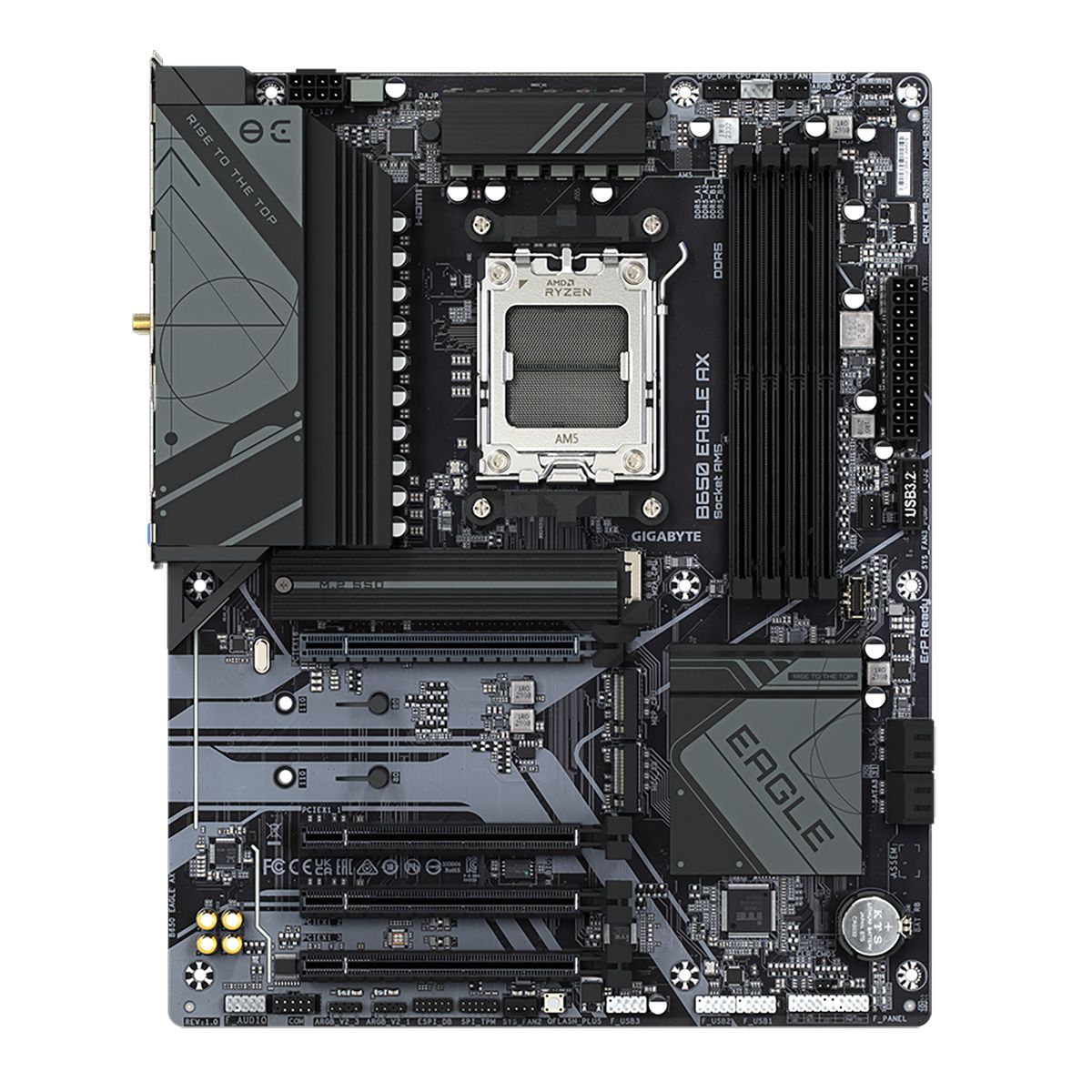

Дизайн, форм-фактор и монтаж

Размеры и совместимость корпусов для Gigabyte B650 Eagle AX

Gigabyte B650 Eagle AX выполнена в формате ATX — 305 × 244 мм. Плата совместима с любым корпусом стандарта Full Tower, Mid Tower и большинством Micro Tower с поддержкой ATX. Заглушка панели I/O входит в комплект, что упрощает установку: не нужно искать её отдельно.

Система пассивного охлаждения покрывает зону VRM, чипсет и один слот M.2 — алюминиевые радиаторы рассеивают тепло без дополнительного шума. Для сборок с воздушным охлаждением корпуса это важно: тепловой дроссель VRM при длительной нагрузке на Ryzen 9 маловероятен даже без активного обдува зоны питания.

RGB и ARGB — возможности кастомизации подсветки

Gigabyte B650 Eagle AX поддерживает синхронизацию подсветки через GIGABYTE RGB Fusion: на плате размещены 3 разъёма ARGB (5V, 3-pin) и 1 разъём RGB (12V, 4-pin). Этого достаточно для подключения ARGB-вентиляторов, ленты в корпусе и старых RGB-аксессуаров в рамках единой системы управления. Сама плата имеет собственную подсветку в зоне правого края и чипсета.

Как мы к этому пришли — платформа AM5 и место B650 в экосистеме

Эволюция платформы AM5 — почему B650 актуален в 2024–2025 году

Gigabyte B650 Eagle AX использует чипсет AMD B650, появившийся вместе с платформой AM5 в конце 2022 года как доступная альтернатива X670/X670E. В отличие от AM4, платформа AM5 изначально рассчитана на DDR5 и PCIe 5.0, что делает её актуальной на горизонте 3–5 лет: AMD подтвердила поддержку AM5 как минимум до 2027 года.

Чипсет B650 не поддерживает разгон процессора по множителю (в отличие от X670), однако Precision Boost Overdrive (PBO) — авторазгон AMD — работает в полном объёме. По данным тестов редакции FormulaTV, прирост производительности от PBO на Ryzen 7 7700X составляет 5–8% в многопоточных задачах относительно стандартного профиля.

Инженерный компромисс — где B650 Eagle AX уступает и почему

Главный trade-off — PCIe 5.0 M.2 vs 2.5G LAN

Gigabyte B650 Eagle AX делает ставку на перспективный слот PCIe 5.0 для накопителей, жертвуя скоростным сетевым адаптером: контроллер 1 Гбит/с заметно уступает 2.5G Ethernet у конкурентов в той же ценовой категории. Это сознательный инженерный выбор, а не упущение.

Для большинства домашних пользователей 1 Гбит/с достаточно — реальные скорости широкополосного интернета в России редко превышают этот порог. Однако для сетевых хранилищ NAS, передачи больших файлов внутри локальной сети или стриминга без сжатия ограничение ощутимо. Если NAS или быстрая LAN входят в планы — это аргумент в пользу конкурента.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за слот PCIe 5.0 в материнской плате, если Gen5-накопители пока дорогие и по реальным показателям чтения/записи для большинства задач неотличимы от Gen4 при последовательном доступе на уровне пользователя?

Когда валиден. Справедливо для пользователей, которые работают с видео в 4K/6K или профессиональными архивами: в этих задачах скорость последовательного чтения Gen5 (до 14 ГБ/с) уже ощутимо сокращает время операций. Для игр, офисных задач и веб-разработки разница между Gen4 и Gen5 практически незаметна.

Ответ. Gigabyte B650 Eagle AX рациональна, если вы планируете сборку с расчётом на 3+ года: Gen5-накопители подешевеют, и слот уже будет на плате. Если горизонт покупки — 1–2 года, а скоростная LAN важнее, MSI PRO B650-P WiFi с 2.5G Ethernet — более прагматичный выбор.

Типичные ошибки при сборке на Gigabyte B650 Eagle AX

1) Установка DDR4-памяти — B650 Eagle AX поддерживает исключительно DDR5; попытка вставить DDR4-модуль физически невозможна из-за разного расположения ключа, но ошибка в заказе приводит к потере времени на возврат и дополнительным расходам.

2) Подключение видеокарты в слот PCIe x1 вместо x16 — три слота PCIe 3.0 x1 физически короче, но некоторые корпусные конфигурации могут визуально ввести в заблуждение. Единственный полноскоростной слот для GPU — верхний PCIe 4.0 x16; ошибка снижает производительность видеокарты кратно.

3) Игнорирование Q-Flash Plus при первом запуске — если версия BIOS на плате не поддерживает установленный процессор, система не стартует. Актуальная прошивка через USB без CPU экономит поездку в сервисный центр; кнопка Q-Flash Plus расположена на задней панели платы.
